Кабель-каналы: типы, расчёт, выбор и правила монтажа
При монтаже электропроводки безопасность и эстетика идут рука об руку. Кабель-каналы необходимы, чтобы сохранить функциональность и приятный вид помещения. Эти изделия, также известные как короба, стали частью как жилых, так и промышленных помещений. Они обеспечивают не только защиту проводов от внешних воздействий, но и позволяют создать аккуратный и организованный вид электропроводки. Рассмотрим виды кабель-каналов, научимся правильно рассчитывать их параметры, выбирать подходящие модели и соблюдать правила монтажа.
Основные разновидности и их назначение
Виды кабель-каналов для электропроводки подбираются для решения задач конкретного пользователя. Знание разновидностей поможет сделать правильный выбор для конкретного проекта.
- Кабель-каналы из пластика, произведенные из ПВХ, для внутренней прокладки кабелей в зданиях. Отличаясь малым весом и простотой установки, они гарантируют необходимую защиту от внешних воздействий. Пластиковые короба применяются для упорядочивания электропроводки в офисных пространствах, жилых квартирах и домах. Существуют специализированные пластиковые кабель-каналы для электропроводки с улучшенными характеристиками огнестойкости.
- Стальные или алюминиевые кабельные каналы из металла предназначены для эксплуатации в средах, где необходима прочность и надежная защита проводки. Металлические короба обладают стойкостью к температурным колебаниям, влажности и механическим воздействиям. Их часто можно встретить на промышленных объектах, в технических зонах и в уличных условиях.
- Парапетные кабель-каналы. Эти виды кабель каналов устанавливаются вдоль стен на уровне парапета. За счет большого объема можно проложить много проводов и кабелей, включая силовые и слаботочные сети. Парапетные короба часто используют в офисных зданиях и торговых центрах.

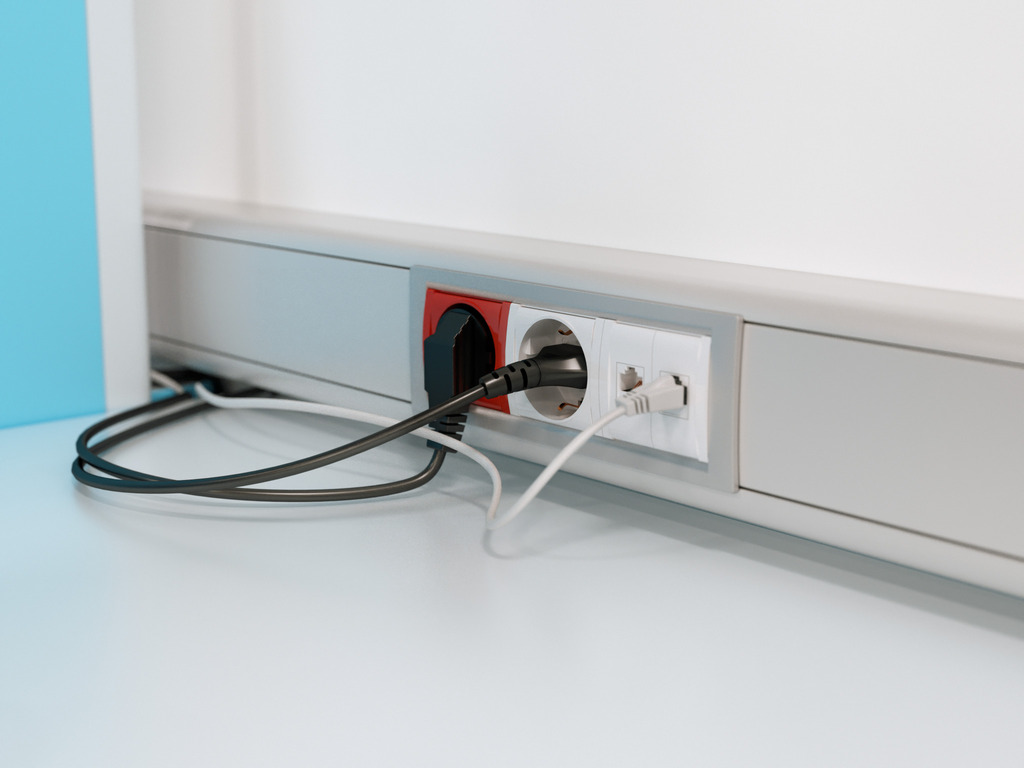

- Кабель-каналы, интегрируемые в плинтус, являются одной из вариаций пластиковых коробов и монтируются по линии плинтуса. Можно незаметно проложить провода и кабели, сохраняя визуальную привлекательность помещения. Применение плинтусных каналов актуально в процессе ремонта, когда требуется установка дополнительных розеток или прокладка новых кабельных трасс.
- Угловые кабель-каналы. Эти короба имеют треугольную форму и устанавливаются в углах помещений. Можно аккуратно прокладывать провода в углах, не нарушая геометрию пространства. Угловые каналы часто используют для прокладки кабелей освещения и других электрических сетей.
При выборе кабель-каналов, будь то пластиковые, металлические, парапетные или плинтусные, необходимо обращать внимание на качество материалов и соответствие стандартам безопасности. Компания ДКС предлагает решения для организации кабельных трасс. Для решения этих задач ДКС предлагает широкий ассортимент продукции. Например, для офисов и административных зданий идеально подходит система пластиковых кабель-каналов «In-liner», а для промышленных объектов — системы металлических лотков «S5 Combitech».
Какие бывают размеры кабель-каналов
Виды и размеры кабель-каналов – главный критерий выбора. Размеры варьируются в широком диапазоне и подбираются в зависимости от количества и сечения проводов, которые необходимо проложить.
Важно учитывать, что провода не должны заполнять объем короба. Необходимо оставить свободное пространство для вентиляции и удобства монтажа.
Стандартные размеры кабель-каналов следующие.
- Ширина: от 10 мм до 200 мм и более.
- Высота: от 10 мм до 100 мм и более.
- Длина: 2 метра, но могут встречаться и другие варианты.
Различные виды кабель-каналов для электропроводки размеры обладают собственными характеристиками. Например, для прокладки нескольких проводов освещения подойдет короб размером 16х16 мм. Для прокладки силового кабеля потребуется короб большего сечения, например, 40х25 мм или 60х40 мм. При выборе размера необходимо учитывать не только текущие потребности, но и добавление новых линий проводки в будущем.
Как правильно рассчитать параметры кабель-канала
Расчет параметров кабель-канала – этап, который позволяет избежать перегрузки и обеспечить безопасную эксплуатацию электропроводки. Для правильного расчета необходимо учитывать следующее.
- Общее сечение проводов. Суммируйте сечения всех проводов, которые планируется проложить в канале.
- Коэффициент заполнения. Рекомендуется, чтобы провода занимали не более 40-50% внутреннего объема короба. Это обеспечит достаточную вентиляцию и упростит монтаж.
- Запас. Добавьте к расчетному объему запас в 20-30% на случай добавления новых проводов в будущем.
Формула для расчета минимального сечения кабель-канала: S_канала = S_проводов / 0.5,
- S_канала – минимальное сечение кабель-канала.
- S_проводов – суммарное сечение проводов.
- 0.5 – коэффициент заполнения.
Сколько проводов помещается в кабель-каналы разных сечений
Количество проводов, которые помещаются в кабель-каналы, зависит от сечения самих проводов и коэффициента заполнения. В таблице ниже приведены примерные данные о количестве проводов разного сечения, которые можно проложить в коробе установленного размера.
Сечение кабель-канала (мм)
Количество проводов сечением 1.5 мм²
Количество проводов сечением 2.5 мм²
Количество проводов сечением 4 мм²
